Post 17 : Langkah Mudah Membuat Lingkaran dengan Perintah Circle

Perintah Circle dan Pembuatan Lingkaran pada AutoCad

Artikel ini masih melanjutkan artikel sebelumnya Mengenal Beberapa Perintah Penting  di AutoCad yang membahas tentang perintah-peintah penting pada autocad yang sering digunakan. Perintah circle pada Autocad berfungsi untuk membuat lingkaran, dan cara pembuatan lingkaran menggunakan perintah circle pada autocad ada beberapa metode yang akan saya bahas secara gampang dan simpel.

Ok para pembaca www.goautocad.net mari kita langsung membahasnya secara bersama-sama.



1. CIRCLE

Perintah ini berfungsi untuk membuat lingkaran, kita dapat menggunakan perinth circle dengan cara mengetikan perintah CIRCLE pada command atau bisa mengklik tombol circle pada menu Ribbon.

Macam teknik membuat Circle

Selanjutnya kita akan membahas teknik ataupun cara membuat lingkaran pada aplikasi AutoCAD. Teknik membuat lingkaran pada autocad ada beberapa macam cara yaitu :

1. Menggunakan Centre Point atau Titik Pusat (Radius or Diameter)
2. Menggunakan 2P / 3P (Dua Point atau Tiga Point)
3. Menggunakan TTT / TTR (Tan, Tan, Tan, atau Tan, Tan, Radius)

1. Membuat Lingkaran dengan Centre Point (Radius dan Diameter)

Langkah membuat Lingkaran dengan Radius adalah sebagai berikut ;

• Ketikan "C" pada command atau klik Circle pada menu ribbon
• Perhtikan pesan pada kotak command, jika telah muncul pesan "_circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]" berarti perintah Circle telah aktif
• Tentukan titik pusat (klik disembarang tempat dalam area kerja autocad)
• Tentukan besaran ukuran, secara default jika perintah circle aktif maka ukurannya menggunakan radius (bisa juga mengetikan "R" masuk opsi radius)
• Tentukan nilai radius (misal : 4 )

Sedangkan langkah membuat lingkaran menggunakan Diameter adalah sama dengan langkah membuat lingkaran dengan menggunakan Radius, hanya saja pada saat kita menentukan besaran ukuran ketik lah huruf "D" untuk menentukan diameter sebagai besaran ukurnya.

2. Membuat Lingkaran dengan 2P / 3P (Dua Point atau Tiga Point)

Langkah membuat lingkaran menggunakan 2P (Dua Point) adalah sebagai berikut :

• Ketikan "C" pada command atau klik Circle pada menu ribbon
• Perhtikan pesan pada kotak command, jika telah muncul pesan "_circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]" berarti perintah Circle telah aktif
• Ketikan "2P" kemudian tekan Enter
• Klik dua kali pada tempat yang berbeda dalam area kerja autocad

Sedangkan langkah membuat lingkaran menggunakan 3P adalah sama dengan langkah membuat lingkaran menggunakan 2P. Hanya saja terdapat perbedaan sedikit, jika 2P menggunakan dua titik sebagai penentu lingkaran dan 3P menggunakan tiga titik sebagai penentu besar lingkaran.

Contoh penggunaan 2P dan 3P

3. Membuat Lingkaran dengan TTT dan TTR

Membuat lingkaran dengan teknik TTT dan TTR kita gunakan apabila kita hendak membuat lingkaran diantara dua objek, yang mana lingkaran tersebut saling bersinggungan dengan dua objek sebelumnya. Langkah membuat lingkaran menggunakan teknik TTT ialah :

• Ketikan "C" pada command atau klik Circle pada menu ribbon
• Perhtikan pesan pada kotak command, jika telah muncul pesan "_circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]" berarti perintah Circle telah aktif
• Ketikan perintah "ttt" kemudian Enter
• Klik disalah satu sisi objek pertama, kemudian klik lagi di sisi objek yang kedua, dan klik sekali lagi di objek yang ke tiga, maka lingkran terbentuk bersinggungan dengan tiga titik tersebut

Sedangkan langkah membuat lingkaran menggunakan teknik TTR tidak jauh berbeda dengan tekni TTT, hanya saja pada langkah ketiga yang berbeda yaitu sebagai berikut :

• Ketikan perintah "ttr" kemudian Enter
• Klik disalah satu sisi objek pertama, kemudian klik lagi di sisi objek yang kedua
• Isikan radius kemudian tekan Enter, maka lingkaran akan terbentuk diantara dua objek tersebut dan saling bersinggungan.

Contoh penggunaan TTT dan TTR

Demikian pembahasan Perintah Circle dan Cara Pembuatan Lingkaran pada AutoCad, silahkan anda mencobanya sendirinya. Dan semoga artikel ini bermanfaat..

Post 16 : Cara Menggunakan Perintah Line dan Polyline pada AutoCad

Penggunaan Perintah Line dan Polyline pada AutoCad

Perintah di dalam autocad sangatlah banyak, namun ada beberapa yang penting karena sangat sering digunakan dalam proses penggambaran. Dan untuk menggambar dengan autocad tidak perlu kita harus mengetahui semuanya, karena dengan sedikit menguasai perintah-perintah penting yang sangat sering digunakanpun sudah cukup. Nah, pada artikel kali ini saya akan mengulas sedikit printah yang cukup penting untuk diketahui seseorang yang ingin menguasai autocad, di antaranya ialah perintah Line dan Poyline, perintah ini digunakan untuk menggambar object  2D saja. Seberapa penting anda belajar itu akan semakin berpengaruh pada kualitas gambar anda. Ok, langsung saja ke TKP..

1. Pertama Perintah Line

Untuk memuncukan perintah line bisa melalui command dengan mengetikan perintah ;
Line kemudian tekan tombol Enter, maka perintah LINE telah aktif. Line berguna untuk membut garis.

Perintah LINE diakses melalui command

Atau bisa juga menjalankan perintah LINE melalui menu Ribbon.

Perintah LINE diakses melalui menu ribbon

2. Perintah Polyline

Perintah ini digunakn untuk membuat object dengan banyak sudut, tentunya paling simpel ialah bidang dengan 3 sudut karena tidak ada bidang dengan jumlah sudut 2 ataupun 1 hehe..

OK, untuk menjalankan perintah polyline ketikkan ;
- "POLYLINE" pada commnd kemudian tekan Enter, maka perintah ini akan aktif.
- Arahkan kesembarang tempat dalam area kerja autocad, dan masukan nilai sebagai penentu berapa banyak sudut yang hendak dibuat, secara default adalah 4 sides (sisi).

Perintah Polygon diakses melalui command

Klik dan tahan kemudian geser ketitik yang dikehendaki, kemudian lepas maka akan membentuk bidang dengan sudut yang telah kita tentukan.

Sebgai contoh jika saya hendak membuat object segi empat maka saya akan memasukan angka "4" pada perintah ini, yang mana bila perintah ini dieksekusi akan membentuk bidang yang mempunyai empat sisi (sides).

Perintah Polygon digunakan untuk membuat persegi

Perintah Polylnie dan Line memiliki fungsi yang sama, yaitu bisa digunakan untuk menggambar objek 2D. Sekarang yang menjadi pertanyaan adalah, mengapa ada dua perintah yang mempunyai fungsi sama ?? mengapa tidak di hapus saja salah satunya. Jawabanya adalah bahwa dua perintah tersebut memang memiliki kesaman dalam fungsi penggunaanya, namun juga memiliki perbedaan pada objek yang dihasilkan.

Objek yang dihasilkan menggunakan perintah Line apabila di seleksi satu sisi objek tersebut maka bagian hanya sisi itu saja sedangkan sisi yang lainya tidak terseleksi. Ini dikarenakan objek yang dihasilkan dari perintah Line tidak membentuk suatu objek kesatuan. Berbeda dengan objek yang dihasilkan dengan perintah Polylnie, apabila salah satu sisi objek diseleksi maka secara keseluruhan objek akan terseleksi dikarenakan objek dari hasil perintah Polylnie ini membbentuk satu kesatuan (objeknya menyatu).

ok sekian dulu artikel tentang Penggunaan Perintah Line dan Polyline pada AutoCad, perintah penting selanjutnya akan saya bahas pada artikel selanjutnya.. semoga bermanfaat.

Post 15 : Penggunaanya Perintah Rectangle pada Autocad

RECTANGLE

Perintah ini kita gunakan hanya untuk membuat bidang segi empat, baik itu persegi maupun persegi panjang. Untuk menggunakan perintah rectangle pada aplikasi autocad ini cukup mudah, yaitu sama seperti ketika menjalankan perintah-perintah autocad yang lainnya.

• Ketikan pada command perintah REC atau RECTANG ataupun RECTANGLE semuanya sama kemudian tekan Enter
• Atau bisa dijalankan melalui menu Ribbon dengan mengklik icon persegi panjang pada menu Draw, maka perintah Rectangle ini telah aktif





Icon rectangle

• Arahkan kursor pada area kerja autocad, klik untuk menentukan titik pertama dan geser secara diagonal kemudian klik sekali lagi untuk mengakhiri perintah Rectangle, maka bidang segi empat telah terbentuk, cukup mudah sekali..

Untuk perintah Rectangle kita bisa mengatur ukuran panjang dan lebar objek segi empat yang hendak kita buat dengan memasukan nilai relatif di command window, sebagai contoh kita akan membuat bidang persegi panjang dengan ukuran sebagai berikut :

panjang 8 cm, dan
lebar 5 cm

Maka langkah yang kita lakukan untuk membuat persegi panjang tersebut ialah :

• Ketikan perintah Rec, kemudian Enter
• Klik sekali pada area kerja autocad untuk menentukan titik pertama
• Masukan ukuran yang kita inginkan, yaitu " @8,5 " kemudian Enter
• Maka persegi panjang dengan ukuran panjang 8 cm, lebar 5 cm telah terbentuk

Persegi panjang dengan panjang 8 cm, lebar 5 cm

Sangat mudah untuk dilakukan bukan?

Harapan saya, anda juga mudah melakukannya. Ok, selanjutnya saya akan mengajak anda untuk mengenal perintah Rectangle secara lebih mendalam ( hehehe.. bahasanya sok keren ). Pada perintah ini kita bisa mengontrol sudut segi empat yang terbentuk dengan camfer, fillet, atau square.

Ok mari kita langsung bahas perintah yang pertama yaitu Camfer.
Perintah camfer digunakan untuk membuat garis lurus diantara dua garis yang bersinggungan atau tidak sejajar, bingung yah..?? bahasa yang gampangnya yaitu perintah yang digunakan untuk memotong sudut. Jadi perintah camfer ini tidak hanya digunakan untuk mengontrol sudut pada bidang segi empat yang kita buat menggunakan perintah Rectangle. Kalo masih bingung mari kita langsung praktikan saja.

• Ketikan perintah Rec, kemudian Enter
• Ketikan "c" kemudian Enter
• masukan nilai jarak sudut yang pertama, Enter
• masukan nilai jarak sudut yang kedua, Enter
• klik sekali pada area kerja autocad sebagai titik pertama
• geser secara diagonal dan klik sekali lagi untuk mengakhiri perintah Rectangle



Hasil perintah camfer

 bersambung..


Post 14 : Penggunaan Perintah Polygon Pada AutoCad

Penggunaan Perintah Polygon Pada AutoCad

Selamat berjumpa lagi semua pembaca setia goautocad.net, semoga kabar kalian sehat dan baik semua ya.. sudah hampir dua hari ini saya tidak nulis artikel di web ini (soalnya lagi males banget hehe..) dan sekarang semangat dan power untuk nulis sudah baik lagi, semoga kalian juga sedang semangat ya..

Ok, mulai serius ya, pada artikel kali ini saya masih membahas beberapa perintah penting di dalam aplikasi AutoCad yaitu tentang perintah Polygon dan perintah Multyline. Yang pertama akan saya jelaskan ialah perintah Polygon, apa sih pengertian dan fungsi perintah (tool) ini..?

1. Polygon

Perintah Polygon ialah perintah dalam aplikasi AutoCad yang berfungsi untuk membut objek 2D dengan banyak sisi, seberapa banyak sisi yang bisa dibuat dengan perintah ini?, jawabanya ialah minimal 3 sisi dan maksimal 1024 sisi (mungkin teman-teman mempunyai versi autocad perintah yang perintah polygonya bisa buat lebih dari 1024 sisi silahkan di share ya, hehe). Sebetulnya membuat objek 2D banyak sisi menggunakan perintah yang lain pun bisa, seperti menggunakan Line atau Polyline tapi akan sangat menyusahkan dan tidak efektif.

Cara Menjalankan Perintah Polygon (Inscribed in Circle)

Yang dimaksud Polygon Inscribed in Circle adalah objek polygon berada didalam lingkarang bantu.

• Jika menggunakan Command Window maka ketikan perintah POL (POLYGON) atau bisa melalui tool bar - Enter
• Arahkan kesembarang tempat pada area kerja gambar, kemudian isikan jumlah sisi (mis. 7)- Enter
• Tentukan titik pusat Polygon
• Pilih Inscribed in Circle
• Masukkan nilai radius-nya - Enter

Cara Menjalankan Perintah Polygon (Circumscribed about Circle)

Yang dimaksud dengan Circumscribed about Circle adalah objek polygon berada diluar lingkarang bantu.

• Jika menggunakan Command Window maka ketikan perintah POL (POLYGON) - Enter
• Arahkan kesembarang tempat pada area kerja gambar, kemudian isikan jumlah sisi (mis. 7)- Enter
• Tentukan titik pusat Polygon
• Pilih Circumscribed about Circle
• Masukkan nilai radius-nya - Enter

Polygon Edge

Yang dimksud dengan polygon Edge adalah polygon yang tiap sisinya memiliki ukuran panjang yang sama, karena dibentuk berdasarkan sisi utama (alas polygon). Cara menjalankan polygon edge ini adalah :

• Jika menggunakan Command Window maka ketikan perintah POL (POLYGON) atau bisa melalui tool bar - Enter
• Arahkan kesembarang tempat pada area kerja gambar, kemudian isikan jumlah sisi (mis. 7)- Enter
• Tentukan titik pusat Polygon
• Ketikan perintah "edge" - Enter
• Masukkan nilai panjang sisinya - Enter

Ok sekian pembahasan tentang Penggunaan Perintah Polygon Pada AutoCad. Selamat mencoba dan  semoga bermanfaat..

Post 13 : Mengenal dan Setting Koordinat Pada Autocad

Mengenal lebih dalam tentang Koordinat pada Autocad

Untuk memudahkan penggambaran menggunakan autocad maka kita harus mengerti tentang sistem koordinat, sebab aplikasi autocad menentukan akurasi gambar secara mendetail untuk membuat suatu objek. Sistem koordinat dalam autocad dibagi menjadi duan macam, yaitu koordinat cartesius (absolut dan relatif), dan yang kedua adalah koordinat polar. Mari kita bahas saja langsung tentang keduanya (tepatnya sih tiga) :)

1. Sistem Koordinat Cartesius

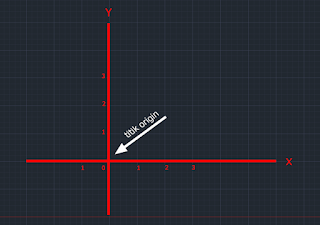

A. Koordinat Cartesius (Absolut)

Sistem Koordinate Cartesius Absolut ini digunakan sebagai acuan untuk membuat suatu garis atapun bidang dua dimensi (2D) yang mana titik origin (0,0) menjadi titik acuan pembuatan garis, sedangkan sumbu X dan sumbu Y menjadi tolak ukur panjang garis ataupun bidang yang hendak kita buat. Rumus menggunakan koordinat ini ialah  ( x,y ).

Coodinate Cartesius Absolut

B. Koordinate Cartesius (Relatif)

Sistem Koordinate Cartesius Releatif ini memiliki fungsi yang hampir sama dengan Koordinat Cartesius Absolut, hanya saja koordinat relatif ini menggunakan titik origin sebagai acuan pembuatan garis ataupun bidang 2D hanya pada awal saja. Sedangkan acuan pembuatan garis yang kedua atau berikutnya yaitu titik akhir garis yang pertama. Rumus koordinate ini ialah ( @x,y ).

Sebagai contoh kita akan membuat dua buah garis yaitu garis 1 dan garis 2, garis satu memiliki panjang dari titik a sampai titik b, sedangkan gris 2 memiliki panjang dari titik c sampai titik d. Pada contoh diatas acuan garis satu yaitu titik origin (0,0) sedangkan acuan garis kedua ialah titik terakhir dari garis ke satu yaitu titik b.

Contoh koordinate cartesius relatif

2. Sistem Koordinate Polar

Sistem koordinat polar ini berfungsi untuk membuat (bisa juga untuk menghitung) suatu garis ataupun bidang yang memiliki panjang dan sudut, yang mana titik awalnya ialah titik origin, sedang titik awal selanjutnya ialah titik terakhir dari garis yang kita buat. Rumus dari koordinat polar ini ialah ( @panjang<sudut ).

Sebagai contoh, saya akan membuat suatu bidang jajar genjang seperti gambar dibawah ini, tapi maaf kalo gambar kurang simetris karena saya buat dengan photosup tanpa acuan koordinat hehe..

Contoh penggunaan Koordinat Polar

Dari contoh gambar di atas maka perintah yang saya ketikan di command adalah sbagai berikut :

" LINE - LINE Specify first point ; 0,0 " kemudian tekan Enter, selanjutnya

" @20<45 " kemudian tekan Enter, selanjutnya

" @20<360 " kemudian tekan Enter, selanjutnya

" @20<270 " kemudian tekan Enter, dan untuk menutup garis makan ketikan " c " dan tekan Enter.

Dalam gambar angka 1 saya ibaratkan 10, 2 di ibaratkan 20  dan seterusnya. Sedangkan maksud   dari perintah 45, 360, 270  ini adalah derajat, tapi mengapa tidak menggunakan  nilai derajat 45,0,45 ??

bingung.. ?? ah tidak perlu kawan, karena saya akan menjelaskanya.. hehe
Dalam autocad untuk menghitung suatu sudut dari titik tertentu menggunakan perputaran yang berlawanan dengan arah jarum jam, hal ini disebut Counter Clockwise / CCW. CCW adalah sistem perputaran sudut default pada AutoCad.

Sekian tentang pembahasan mengenai koordinate pada autocad. Selamat belajar, semoga bermanfaat..
